產品名稱：JD系列計量泵
功能特性介紹：
JD系列計量泵技術參數表
單缸作用。
結構合理、調節方便、維護簡單。
性能可靠、運行平穩。
計量精確、耐磨性強、密封性能好。
可手動、變頻、電行無級調節流量。
流量穩定精度±1%。
泵在運行或停止?fàn)顟B(tài)下均可調節。
泵頭可制成保溫夾套型，電熱加溫型等。
泵頭材質可采用304、316L、20號合金、PP、哈氏合金、陶瓷等。
整機重量：350—390Kg。
型號規格 JD-L/h /MPa
| 型號 |
流量（L/h）/壓力（MPa） |
電機功率KW |
柱塞直徑
mm |
接口通徑
mm |
額定行程
mm |
| 往復次數min-1 |
| 90 |
135 |
| JD |
70/20 |
100/16 |
2.2 |
20 |
Φ15 |
50 |
| 70/40 |
100/32 |
4 |
| JD |
120/12.5 |
180/10 |
2.2 |
25 |
Φ15 |
| 120/25 |
180/20 |
4 |
| JD |
150/10 |
230/8.0 |
2.2 |
28 |
Φ15 |
| 150/20 |
230/16 |
4 |
| JD |
200/8.0 |
290/6.3 |
2.2 |
32 |
Φ20 |
| 200/16 |
290/12.5 |
4 |
| JD |
245/6.3 |
360/5.0 |
2.2 |
35 |
Φ20 |
| 245/12.5 |
360/10 |
4 |
| JD |
320/5.0 |
460/4.0 |
2.2 |
40 |
Φ20 |
| 320/10 |
460/8.0 |
4 |
| JD |
400/4.0 |
600/3.5 |
2.2 |
45 |
Φ25 |
| 400/8.0 |
600/7.0 |
4 |
| JD |
500/3.5 |
750/3.1 |
2.2 |
50 |
Φ25 |
| 500/7.0 |
750/6.2 |
4 |
| JD |
600/3.1 |
900/2.7 |
2.2 |
55 |
Φ25 |
| 600/6.2 |
900/5.5 |
4 |
| JD |
700/2.7 |
1000/2.5 |
2.2 |
60 |
Φ35 |
| 700/5.5 |
1000/5.0 |
4 |
| JD |
850/2.5 |
1250/2.2 |
2.2 |
65 |
Φ35 |
| 850/5.0 |
1250/4.5 |
4 |
| JD |
980/2.2 |
1450/2.0 |
2.2 |
70 |
Φ35 |
| 980/4.5 |
1450/4.0 |
4 |
| JD |
1100/2.0 |
1700/1.7 |
2.2 |
75 |
Φ35 |
| 1100/4.0 |
1700/3.5 |
4 |
| JD |
1280/1.7 |
1900/1.5 |
2.2 |
80 |
Φ35 |
| 1280/3.5 |
1900/3.0 |
4 |
| JD |
1450/3.0 |
2180/2.5 |
4 |
85 |
Φ35 |
| JD |
1600/2.5 |
2400/2.0 |
4 |
90 |
Φ45 |
| JD |
1800/2.0 |
2700/1.6 |
4 |
95 |
Φ45 |
| JD |
2000/1.6 |
3000/1.3 |
4 |
100 |
Φ45 |
| JD |
2400/1.3 |
3600/1.0 |
4 |
110 |
Φ45 |
| JD |
2900/1.0 |
4300/0.8 |
4 |
120 |
Φ55 |
| JD |
3400/0.8 |
5000/0.63 |
4 |
130 |
Φ55 |
| JD |
3900/0.63 |
5900/0.5 |
5.5 |
140 |
Φ75 |
| JD |
4500/0.5 |
6800/0.4 |
5.5 |
150 |
Φ75 |

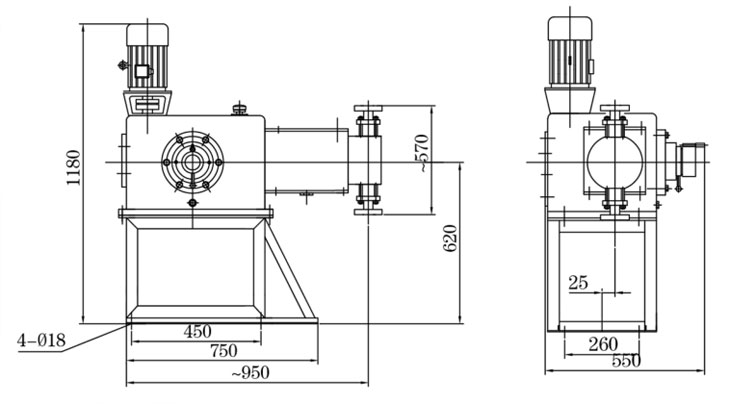

典型安裝圖
